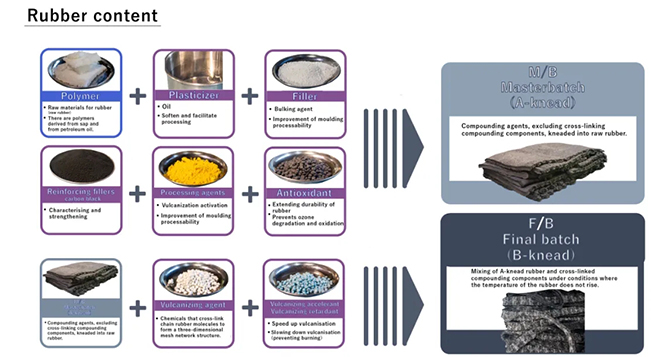

含胶率是指橡胶配方中生胶所占的重量百分比，例如 南瓜影院，在一个总重量为100克的配方中，如果生胶的用量是50克，那么含胶率就是50%，含胶率的高低直接影响配方中橡胶成分的比例，进而决定了填料（如炭黑），油，助剂等其他成分的比例。

一、含胶率对基本性能的影响

1. 软硬程度

高含胶率（如60%以上）：橡胶更柔软 南瓜影院在线观看，类似橡皮筋，容易拉伸，其硬度（通常用邵氏A硬度计测量）一般在50-60度。

低含胶率（如30%以下）：橡胶更硬，类似轮胎胎面胶，硬度可达70度以上，密封圈是橡胶硅胶材料吗有毒吗 南瓜影视资源。

经验规律：含胶率每降低10% 南瓜高清播放，硬度大约增加3-5度，例如，含胶率从60%降至50%，硬度可能从55度升至60度，东莞新能源产业橡胶硅胶配件定制生产厂家。

2. 拉伸强度和伸长率

拉伸强度：

含胶率在50%左右时，拉伸强度最高（例如可达20MPa） 南瓜影院免费观看，此时填料（如炭黑）能均匀分散，帮助橡胶更好地传递力量。

含胶率过高（如70%）时，橡胶过多而填料过少 在线电影院，强度反而下降（可能降至15MPa），橡胶模产品。

含胶率过低（如30%）时，填料过多容易结团，橡胶变脆，强度也会降低 南瓜影院。

伸长率：

含胶率越高，伸长率越高，例如，纯天然橡胶的伸长率可达800%，含胶率50%时可能为500% 南瓜影院在线观看，而含胶率30%时可能只有300%。

3. 弹性和永久变形

高含胶率：弹性更好，按压后更容易恢复原状 南瓜影视资源，例如密封圈需要高弹性，新能源车电池橡胶密封吗。

低含胶率：按压后容易“塌陷”，不易回弹 南瓜高清播放，例如，含胶率50%的橡胶压缩24小时后可能变形20%，而含胶率30%的可能变形40%，汽车连接器硅橡胶配方。

二、对使用性能的影响

1. 耐磨性

含胶率在50-55%时耐磨性最佳，例如输送带覆盖胶 南瓜影院免费观看，含胶率过低（如40%以下）虽然硬度高，但橡胶太少容易“掉渣”，含胶率过高（如60%以上）则太软，容易被磨掉，更换光伏储能橡胶密封条。

2. 耐老化性

高含胶率（如60%以上）：

优点：橡胶连续性好 在线电影院，表面容易形成氧化保护层，延缓内部老化。

缺点：配方中防老剂总量较少（因为橡胶占比高），需要增加防老剂用量 南瓜影院，密封圈用橡胶。

低含胶率（如40%以下）：

填料多会阻碍氧气进入 南瓜影院在线观看，但界面多容易从内部开裂，磁性橡胶垫圈。

3. 耐油和耐溶剂性

含胶率低（填料多）时更耐油 南瓜影视资源，例如含胶率40%的NBR胶料在油中浸泡后体积膨胀约10%，而含胶率60%的可能膨胀20%，但含胶率过低（如30%以下）会导致填料结团，反而容易被油渗透，气动密封橡胶硅胶材料。

三、对加工工艺的影响

1. 混炼难度

高含胶率（如60%以上）：

混炼时胶料较软，填料难以混入，需要延长混炼时间 南瓜高清播放。

容易粘辊，需控制辊温（天然胶建议前辊50℃，后辊55℃），密封硅橡胶硅胶材料特性 南瓜影院免费观看。

低含胶率（如40%以下）：

胶料较硬，填料混入快 在线电影院，但容易过载烧电机。

混炼时生热大，需注意冷却。

2. 挤出和成型

高含胶率：

挤出时胶料膨胀大（例如口型尺寸10mm 南瓜影院，挤出后可能变18mm），瓶装密封橡胶硅胶材料。

适合制作复杂形状（如汽车密封条）。

低含胶率：

挤出尺寸稳定，但表面粗糙（填料多） 南瓜影视资源。

适合制作简单制品（如垫片）。出售汽车橡胶硅胶配件定制厂家

3. 硫化速度

高含胶率：胶料导热性差，硫化时传热慢，可能需要延长硫化时间（例如含胶率60%的制品硫化时间比50%的多10-15%）。

低含胶率：填料多导热快，硫化时间短，但容易硫化返原（过硫）。

四、实际调整技巧

降低成本：降低含胶率（例如从60%降至50%），但需注意硬度会增加、弹性会下降。

改善弹性：每增加5%的含胶率，压缩永久变形可降低约3-5%。

解决粘模问题：含胶率高的胶料容易粘模具，可添加0.5-1%的内脱模剂（如硬脂酸锌）。

调节流动性：含胶率低时胶料流动性差，可增加5-10份加工油。储能产业橡胶硅胶配件市场

含胶率是橡胶配方的关键参数，其高低对橡胶材料的性能和加工工艺有着显著影响。高含胶率通常增强弹性、耐疲劳性和回弹性，但可能降低耐磨性和耐化学性；低含胶率的橡胶通常硬度高、耐化学性好，但可能导致韧性下降。合理调整含胶率，并结合填料、硫化体系的优化，是实现优异综合性能的关键。环保橡胶密封圈

特别声明：内容来源 橡胶网 仅供参考，以传递更多信息而不是盈利。版权属于原作者。如有侵权，请联系删除。
